Produkt · Wiązary kratowe MiTek
Wiązar kratowy – inżynierska alternatywa dla tradycyjnej więźby.
Prefabrykowana konstrukcja drewniana łączona stalowymi płytkami kolczastymi MiTek. Lżejsza, sztywniejsza i szybsza w montażu niż klasyczna więźba ciesielska.
Zastosowania
Od domu jednorodzinnego po halę o rozpiętości 30 m.
„Rozpiętość 30 m" to dystans między ścianami nośnymi, który wiązar pokrywa bez ani jednego słupa wewnątrz – pełna swoboda układu hali, magazynu czy obory. Wiązary MiTek sprawdzają się wszędzie tam, gdzie liczy się rozpiętość, powtarzalna jakość i szybki montaż.
Budownictwo mieszkalne
Domy jednorodzinne, poddasza użytkowe, wille, osiedla deweloperskie. Standardowe rozpiętości 6–18 m. Pełna swoboda kształtu dachu.
- Dachy dwuspadowe i wielospadowe
- Poddasza użytkowe (jętkowe, MANSARD)
- Sufity podwieszane bez słupów
Rolnictwo i przemysł
Hale magazynowe, inwentarskie, produkcyjne, wiaty. Rozpiętość do 30 m bez słupów podporowych – pełna swoboda układu wnętrza.
- Hale rolnicze i inwentarskie
- Magazyny i wiaty
- Hale produkcyjne i logistyczne
Obiekty sportowe i handlowe
Sale gimnastyczne, hale sportowe, supermarkety, salony samochodowe, kościoły, obiekty użyteczności publicznej.
- Sale i hale sportowe
- Supermarkety i pawilony handlowe
- Salony, kościoły, użyteczność publiczna
Typy wiązarów, które produkujemy.
Wiązar dwuspadowy (Fink)
Najpopularniejszy układ do domów jednorodzinnych. Rozpiętość 6–18 m.
Wiązar nożycowy
Dla wnętrz z odsłoniętą więźbą. Pozwala uzyskać sufit pochyły.
Wiązar pulpitowy
Dach jednospadowy – magazyny, hale, obiekty handlowe.
Wiązar jętkowy
Z poziomym wzmocnieniem – wille i obiekty z poddaszem użytkowym.
Wiązar łukowy / hala
Hale rolnicze i sportowe. Rozpiętość do 30 m bez podpór.
Wiązar typu MANSARD
Dachy łamane – maksymalne wykorzystanie poddasza.
Parametry
Specyfikacja techniczna.
- Maks. rozpiętość
- do 30 m bez podpór
- Drewno konstrukcyjne
- C24 / C18, suszone komorowo
- Łączniki
- Płytki kolczaste MiTek wg licencji
- Impregnacja
- KUPRAFUNG (zanurzeniowa)
- Projekt
- 3D w oprogramowaniu MiTek PAMIR
- Kontrola jakości
- Wewnętrzna, znak CE
Co zyskujesz?
- Szybszy montaż dachu – gotowe elementy z fabryki
- Większa rozpiętość bez słupów w środku obiektu
- Niższe zużycie drewna przy zachowanej wytrzymałości
- Powtarzalna jakość produkcji w warunkach hali
- Pełna dokumentacja statyczna i znak CE
- Transport i montaż przez własny zespół
Technologia
MiTek®: licencjonowana technologia łączenia drewna.
Międzynarodowy system projektowania i prefabrykacji wiązarów, stosowany na całym świecie. Tartak Witkowscy posiada pełną licencję produkcyjną i biuro konstrukcyjne MiTek PAMIR.

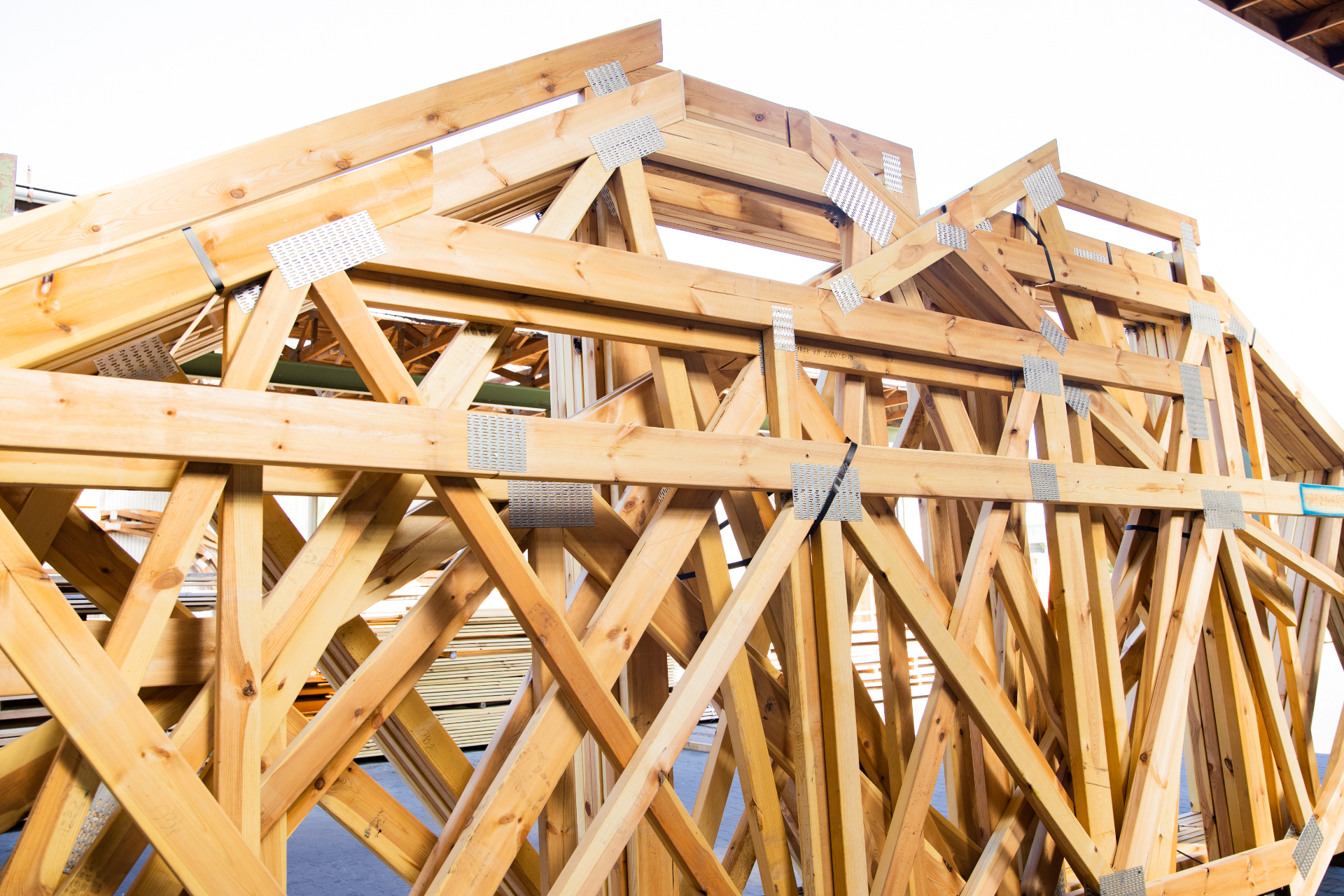

Płytka kolczasta MiTek®
Stalowy łącznik z setkami kolców wciskanych w drewno pod prasą hydrauliczną. Zastępuje gwoździowanie i tradycyjne ciesielskie złącza, dając wielokrotnie większą sztywność konstrukcji.
Cięcie CNC
Każdy element wiązara wycinany jest na sterowanej numerycznie linii pilarskiej. Kąty, długości i fazowania z dokładnością do milimetra – bez ręcznego dopasowywania na placu budowy.
Prasy hydrauliczne MiTek
Płytki kolczaste prasowane są w dedykowanych stanowiskach wg licencjonowanej procedury. Każdy wiązar przechodzi wewnętrzną kontrolę jakości przed znakiem CE.
Drewno i impregnacja
Stosujemy drewno konstrukcyjne klasy C24 i C18, suszone komorowo do wilgotności 15–18%, strugane czterostronnie. Należymy do nielicznych zakładów w Polsce posiadających automatyczną linię do mechanicznego sortowania wytrzymałościowego, co gwarantuje powtarzalną klasę każdej deski.
Gotowe wiązary impregnujemy metodą zanurzeniową w preparacie KUPRAFUNG w kolorze brązowym. To pełna ochrona biologiczna (grzyby, owady) i podwyższona ognioodporność konstrukcji.
